Link Aggregation ist eine Technik, bei der Mehrere Interfaces zu einem Zusammengefasst werden. Sie wird eingesetzt um den Datentransfer zwischen zwei Geräten zu erhöhen und für Redundanz zu sorgen.

_!ACHTUNG, Terminologie-Fu! _ Hersteller von Netzwerkhardware nutzen nicht immer die Selbe Terminologie! Zum Beispiel nennt HP das zusammenfassen von interfaces “Trunking” und zusammengefasste Interfaces einen “Trunk”. “Trunking” ist ein Begriff der von Cisco und Juniper im V-Lan (802.1q) Kontext genutzt wird um Interfaces zu beschreiben, über welche V-Lan Tagged Traffic ausgetauscht wird. Ein solches Interface wird als “Trunk Port” bezeichnet, bei HP nennt es sich “Tagged Interface”. Wenn Ihr Netzwerkhardware mehrerer Hersteller in eurem Netzwerk habt und V-Lan tagged traffic über aggregated interfaces schickt müsst ihr auf eure Sprache achten! (Vor allem, wenn mehrere Parteien involviert sind!)

Das geläufige Protokoll für diese Technik ist das Link aggregation control protocoll (LACP).

Einrichtung

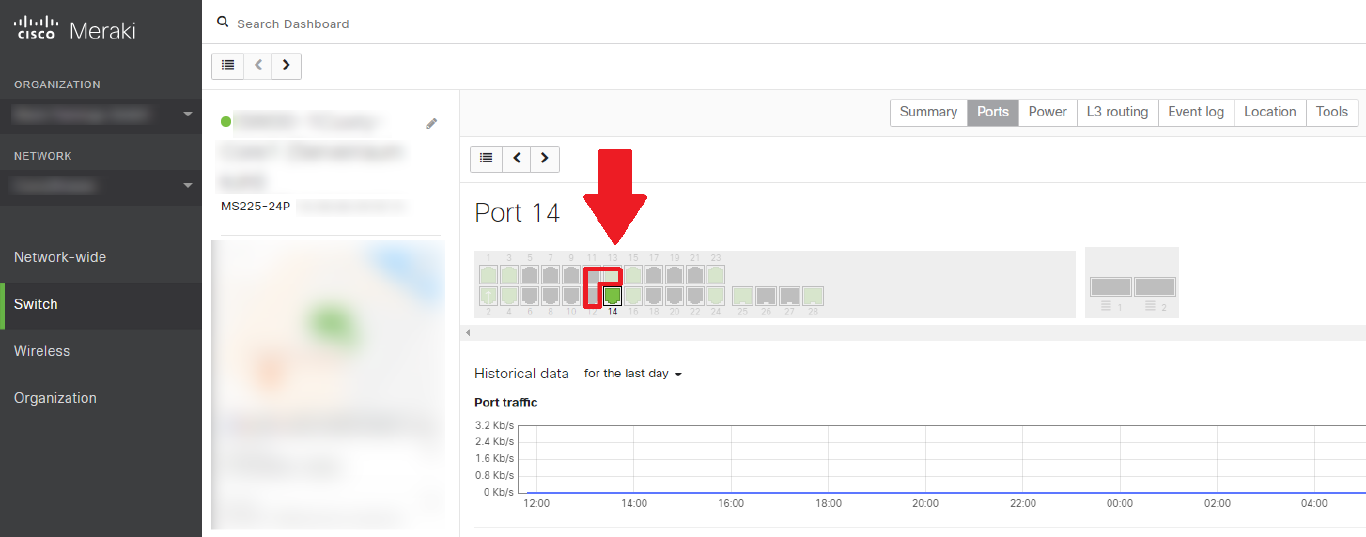

In diesem Beispiel werde ich die Interfaces 13, 14 und 15 an einem Meraki MS225 - 24 Port Switch zu einem AE (Aggregated Interface) zusammenfassen und die V-Lan Config des AE anpassen.

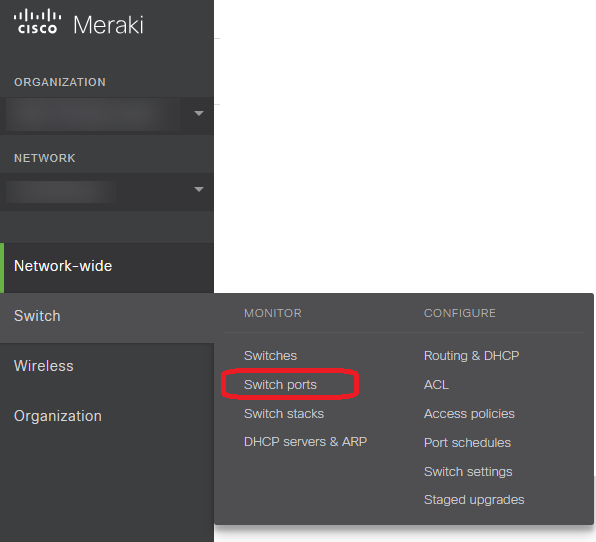

Um die AE zu konfigurieren, wählt Switch > Monitor > Switch ports aus.

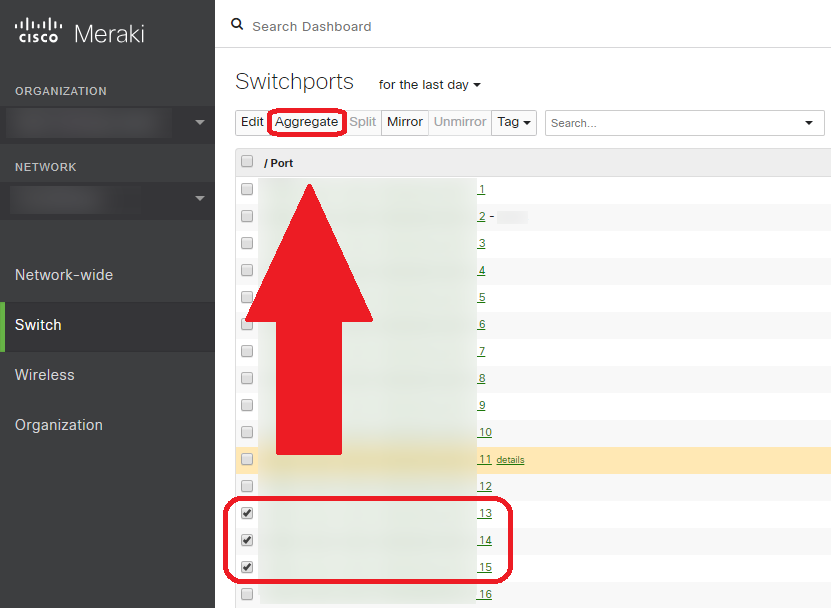

Hier wählt Ihr dann die Ports aus, die Ihr zu einer Portgruppe zusammenfassen wollt und klickt in der Kopfzeile auf Aggregate.

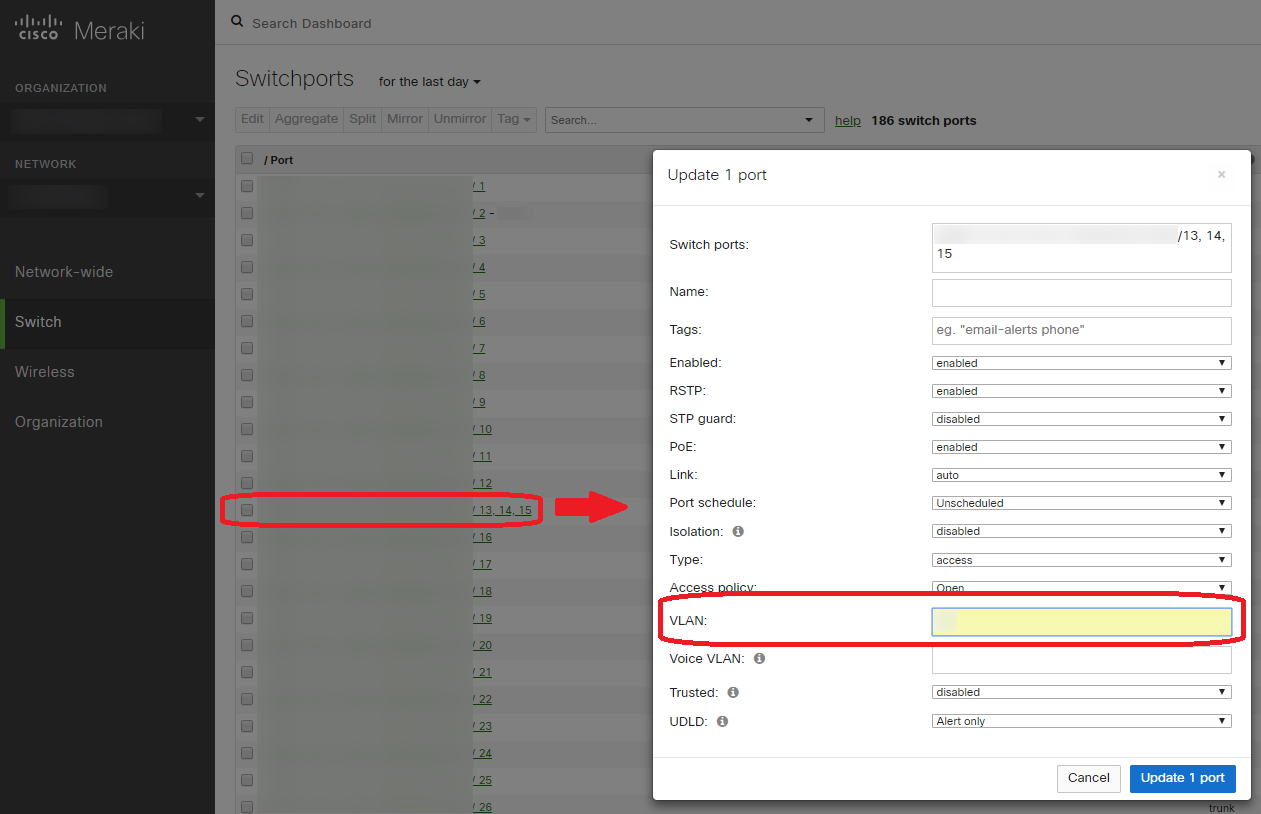

Diese AE wird in der Switchports Übersicht jetzt auch als ein Interface gelistet und kann wie eines konfiguriert werden. Beispielsweise als Access Port für ein bestimmtes V-Lan.



Cheers, Ori
